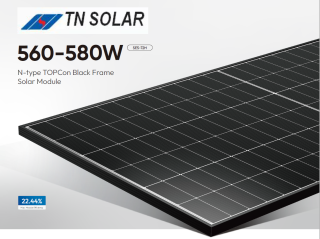

وصف المنتج

الطراز	الطاقة(Wp)	المخزون(قِطَع)
TN5-72H550	550	720
TN5-72H565	565	936
TN5-72H570	570	936
TN5-72H575	575	936
TN5-72H580	580	936

خصائص المنتج

النوع	أحادى البلورية
رقم النمودج	TN5-72H550 TN5-72H565 TN5-72H570 TN5-72H575 TN5-72H580 TN5-72H585
ضمان
ضمان المنتج	30 سنوات
ضمان الطاقة	30 سنة من 87.4%
المواصفات الكهربائية عند ظروف الإختبار القياسية
أقصى قدرة ‏(Pmax)	550 Wp 565 Wp 570 Wp 575 Wp 580 Wp 585 Wp
الجهد عن أقصى قدرة ‏(Vmpp)	42.49 V 42.64 V 42.79 V 42.94 V 43.09 V 44.02 V
التيار عند أقصى قدرة ‏(Impp)	13.18 A 13.25 A 13.32 A 13.39 A 13.46 A 13.53 A
جهد الدائرة المفتوحة ‏(Voc)	51.03 V 51.17 V 51.3 V 51.44 V 51.57 V 51.69 V
تيار الدائرة القصيرة ‏(Isc)	14.05 A 14.12 A 14.19 A 14.26 A 14.33 A 14.4 A
كفاءة اللوحة	21.67 % 21.86 % 22.06 % 22.25 % 22.44 % 22.7 %
تحمل الطاقة ‏(موجب)	+ 1 % + 1 % + 1 % + 1 % + 1 % + 1 %
	ظروف الاختبار القياسية : كتلة الهواء AM 1.5 ، الإشعاع 1000 وات/م2، درجة حرارة الخليل 25 درجة مئوية
المواصفات الكهربائية عند درجة حرارة التشغيل الإسمي
أقصى قدرة ‏(Pmax)	421 Wp 425 Wp 429 Wp 433 Wp 437 Wp
الجهد عن أقصى قدرة ‏(Vmpp)	39.31 V 39.46 V 39.61 V 39.76 V 39.91 V
التيار عند أقصى قدرة ‏(Impp)	10.71 A 10.77 A 10.83 A 10.89 A 10.95 A
جهد الدائرة المفتوحة ‏(Voc)	48.41 V 48.6 V 48.78 V 48.96 V 49.14 V
تيار الدائرة القصيرة ‏(Isc)	11.33 A 11.39 A 11.45 A 11.51 A 11.57 A
درجة الحرارة	45±2 °C
	.حرارة الجو 20 درجة مئوية, سرعة الرياح 1م/ث AM 1.5, 800W/m2 :(NOCT) درجة حرارة التشغيل الإسمي للخلية
المواصفات الحرارية
نطاق درجة حرارة التشغيل	-40~85 °C
معامل الحرارة للقدرة القصوى Pmax	-0.3 %/°C
معامل الحرارة لجهد الدائرة المفتوحة Voc	-0.25 %/°C
معامل الحرارة لتيار الدائرة القصيرة Isc	0.046 %/°C
المواصفات القصوى
أقصى جهد للنظام	1500 V
تحمل فتيل الانصهار	25 A
بيانات المواد
أبعاد اللوح ‏(H/W/D)	2279x1134x35 mm
الوزن	27.5 kg
عدد الخلايا	144
نوع الزجاج	مقوى
سمك الزجاج	3.2 mm
نوع الإطار	المنيوم متأين
ديود صندوق الكهرباء	3
فئة حماية صندوق التوصيل	IP 68
نوع الموصل	MC4
المقطع العرضي للكابل	4 mm2
طول الكابل	300 mm
